رک







راهنمای جامع آشنایی با انواع رک

در هر شبکه کامپیوتری، سیستم نظارت تصویری یا زیرساخت مخابراتی، علاوه بر انتخاب تجهیزات مناسب، نحوه نگهداری و سازماندهی آن‌ها نیز اهمیت زیادی دارد. بسیاری از مشکلاتی مانند آسیب دیدن تجهیزات، بی‌نظمی کابل‌ها، افزایش دمای دستگاه‌ها و دشواری در تعمیر و نگهداری، به دلیل استفاده نکردن از یک رک مناسب به وجود می‌آید. به همین دلیل، رک یکی از مهم‌ترین تجهیزات جانبی در پروژه‌های شبکه، دوربین مداربسته، سرور و مراکز داده محسوب می‌شود.

امروزه از رک‌ها در محیط‌های مختلفی مانند منازل هوشمند، فروشگاه‌ها، ادارات، کارخانه‌ها، اتاق‌های سرور، مراکز مخابراتی و پروژه‌های نظارت تصویری استفاده می‌شود. انتخاب صحیح رک نه تنها باعث افزایش نظم و زیبایی تجهیزات می‌شود، بلکه امنیت، تهویه مناسب و طول عمر دستگاه‌ها را نیز افزایش می‌دهد.

---

رک چیست؟

رک (Rack) محفظه‌ای فلزی و استاندارد است که برای نصب، نگهداری، محافظت و مدیریت تجهیزات الکترونیکی و شبکه طراحی شده است. این تجهیزات می‌توانند شامل سوییچ شبکه، روتر، مودم، دستگاه DVR، دستگاه NVR، سرور، تجهیزات مخابراتی، UPS، پچ پنل و بسیاری از تجهیزات دیگر باشند.

برخلاف تصور بسیاری از کاربران، وظیفه رک تنها نگهداری تجهیزات نیست. یک رک استاندارد شرایطی را فراهم می‌کند تا تجهیزات در موقعیت مناسب نصب شوند، گردش هوای کافی داشته باشند، کابل‌ها به صورت منظم مدیریت شوند و دسترسی به دستگاه‌ها برای تعمیر و نگهداری آسان‌تر باشد.

به همین دلیل تقریباً در تمامی پروژه‌های حرفه‌ای شبکه و سیستم‌های نظارتی، استفاده از رک به عنوان یکی از اجزای اصلی زیرساخت توصیه می‌شود.

---

رک در چه مکان‌هایی استفاده می‌شود؟

کاربرد رک تنها به مراکز داده یا شرکت‌های بزرگ محدود نمی‌شود. امروزه تقریباً هر پروژه‌ای که دارای تجهیزات شبکه یا سیستم نظارتی باشد، می‌تواند از مزایای رک بهره‌مند شود.

رک‌ها در محیط‌های زیر کاربرد گسترده‌ای دارند:

• سیستم‌های دوربین مداربسته
• شبکه‌های کامپیوتری
• دفاتر اداری
• اتاق سرور
• فروشگاه‌ها
• کارخانه‌ها
• مراکز درمانی
• مدارس و دانشگاه‌ها
• بانک‌ها
• مجتمع‌های مسکونی
• مراکز مخابراتی

در پروژه‌های دوربین مداربسته معمولاً دستگاه ضبط تصویر (DVR یا NVR)، سوییچ شبکه، مودم، UPS و تجهیزات جانبی داخل رک نصب می‌شوند تا علاوه بر حفاظت، دسترسی به آن‌ها نیز آسان‌تر باشد.

---

انواع رک از نظر محل نصب

به طور کلی رک‌ها از نظر نحوه نصب به دو گروه اصلی تقسیم می‌شوند:

• رک دیواری
• رک ایستاده

هر یک از این دو نوع، کاربرد، ظرفیت و ویژگی‌های مخصوص به خود را دارند و انتخاب آن‌ها به تعداد تجهیزات، فضای نصب و نوع پروژه بستگی دارد.

---

رک دیواری چیست؟

رک دیواری یکی از پرکاربردترین انواع رک در پروژه‌های شبکه و دوربین مداربسته است. همان‌طور که از نام آن مشخص است، این نوع رک روی دیوار نصب می‌شود و فضای بسیار کمی اشغال می‌کند. به همین دلیل برای محیط‌هایی که محدودیت فضا دارند، انتخابی بسیار مناسب محسوب می‌شود.

در بیشتر پروژه‌های کوچک و متوسط، رک دیواری اولین انتخاب متخصصان شبکه است؛ زیرا علاوه بر اشغال فضای کم، نصب آسانی دارد و هزینه آن نیز نسبت به رک‌های ایستاده کمتر است.

امروزه بسیاری از تجهیزات مورد استفاده در سیستم‌های نظارت تصویری مانند دستگاه NVR، دستگاه DVR، سوییچ شبکه، مودم، روتر، پاور ماژول و تجهیزات پسیو شبکه به راحتی داخل رک دیواری نصب می‌شوند.

همین موضوع باعث شده است رک دیواری به یکی از محبوب‌ترین تجهیزات جانبی در پروژه‌های دوربین مداربسته تبدیل شود.

---

تفاوت رک دیواری و رک ایستاده

یکی از اولین سوالاتی که هنگام خرید رک مطرح می‌شود، انتخاب بین رک دیواری و رک ایستاده است. هر دو مدل با هدف محافظت و ساماندهی تجهیزات طراحی شده‌اند، اما از نظر ظرفیت، ابعاد، محل نصب و نوع کاربرد تفاوت‌های مهمی با یکدیگر دارند.

رک دیواری همان‌طور که از نام آن مشخص است، روی دیوار نصب می‌شود و معمولاً برای پروژه‌های کوچک و متوسط مورد استفاده قرار می‌گیرد. این مدل فضای کمی اشغال می‌کند و برای نصب تجهیزات شبکه، دوربین مداربسته، مودم، سوییچ و دستگاه‌های ضبط تصویر انتخابی ایده‌آل است.

در مقابل، رک ایستاده مستقیماً روی زمین قرار می‌گیرد و به دلیل ظرفیت بالاتر، بیشتر در اتاق سرور، مراکز داده، کارخانه‌ها و پروژه‌های بزرگ شبکه استفاده می‌شود. این نوع رک فضای بیشتری برای نصب تجهیزات مختلف فراهم می‌کند و امکان توسعه سیستم در آینده را نیز در اختیار کاربران قرار می‌دهد.

---

یونیت رک چیست؟

یکی از مهم‌ترین مشخصات هر رک، تعداد یونیت (Unit یا U) آن است. یونیت در واقع استانداردی جهانی برای تعیین ارتفاع تجهیزات قابل نصب داخل رک محسوب می‌شود.

هر یک یونیت برابر با ۴۴.۴۵ میلی‌متر ارتفاع است. بنابراین زمانی که گفته می‌شود یک رک ۹ یونیت است، یعنی فضای داخلی آن برای نصب تجهیزاتی با مجموع ارتفاع ۹ یونیت طراحی شده است.

تقریباً تمام تجهیزات حرفه‌ای شبکه مانند سوییچ ، پچ پنل ، سرور ، یو پی اس رکمونت و بسیاری از تجهیزات مخابراتی بر اساس همین استاندارد تولید می‌شوند.

---

رک چند یونیت بخریم؟

انتخاب تعداد یونیت مناسب به تعداد تجهیزات و احتمال توسعه شبکه در آینده بستگی دارد. خرید رک بسیار کوچک ممکن است پس از مدتی باعث کمبود فضا شود و خرید رک بیش از حد بزرگ نیز هزینه اضافی ایجاد می‌کند.

رک ۴ یونیت

برای نصب تعداد محدودی تجهیزات مانند مودم، روتر یا یک سوییچ کوچک مناسب است.

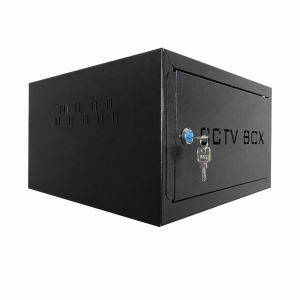

رک ۶ یونیت

یکی از پرکاربردترین مدل‌ها برای پروژه‌های کوچک دوربین مداربسته و شبکه محسوب می‌شود و معمولاً فضای کافی برای نصب DVR یا NVR، مودم و یک سوییچ را فراهم می‌کند.

رک ۷ یونیت

در پروژه‌هایی که به فضای بیشتری برای مدیریت کابل یا نصب تجهیزات جانبی نیاز دارند، رک ۷ یونیت انتخاب مناسبی خواهد بود.

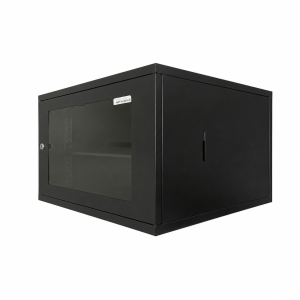

رک ۹ یونیت

رک ۹ یونیت از محبوب‌ترین مدل‌های رک دیواری است. این مدل برای اکثر پروژه‌های اداری، فروشگاهی و سیستم‌های نظارت تصویری گزینه‌ای ایده‌آل محسوب می‌شود.

رک ۱۲ یونیت

اگر تعداد تجهیزات بیشتر باشد یا احتمال توسعه سیستم در آینده وجود داشته باشد، رک ۱۲ یونیت فضای مناسب‌تری در اختیار شما قرار می‌دهد.

رک ۱۵ یونیت به بالا

این مدل‌ها معمولاً برای پروژه‌های بزرگ‌تر یا شبکه‌هایی که تجهیزات متعددی دارند مورد استفاده قرار می‌گیرند.

---

عمق رک چیست؟

علاوه بر ارتفاع، یکی دیگر از مهم‌ترین مشخصات رک، عمق آن است. عمق رک مشخص می‌کند تجهیزاتی با چه اندازه‌ای داخل آن قابل نصب خواهند بود.

انتخاب عمق مناسب اهمیت زیادی دارد؛ زیرا اگر عمق رک کمتر از طول دستگاه باشد، نصب تجهیزات امکان‌پذیر نخواهد بود.

رک با عمق ۴۵ سانتی‌متر

برای تجهیزات سبک، مودم، روتر، پچ پنل و برخی سوییچ‌های کوچک مناسب است.

رک با عمق ۶۰ سانتی‌متر

پرکاربردترین عمق در رک‌های دیواری محسوب می‌شود و برای اکثر دستگاه‌های DVR، NVR، سوییچ‌های شبکه و تجهیزات متداول مناسب است.

رک با عمق ۸۰ سانتی‌متر

برای تجهیزات بزرگ‌تر یا پروژه‌هایی که به فضای کابل‌کشی بیشتری نیاز دارند انتخاب مناسبی خواهد بود.

رک‌های با عمق بیشتر

در رک‌های ایستاده معمولاً عمق‌های ۸۰، ۱۰۰ یا حتی ۱۲۰ سانتی‌متر نیز وجود دارد که برای نصب سرورها و تجهیزات حرفه‌ای استفاده می‌شوند.

---

چه تجهیزاتی داخل رک نصب می‌شوند؟

یکی از مهم‌ترین مزایای رک، امکان نصب منظم تجهیزات مختلف در یک فضای استاندارد است. بسته به نوع پروژه، تجهیزات متفاوتی می‌توانند داخل رک نصب شوند.

• دستگاه DVR
• دستگاه NVR
• سوییچ شبکه
• سوئیچ PoE
• مودم اینترنت
• روتر
• پچ پنل
• فیبر نوری و تجهیزات مربوط به آن
• UPS
• منبع تغذیه
• تجهیزات مخابراتی
• سرورهای رکمونت

نصب صحیح این تجهیزات داخل رک باعث افزایش نظم، کاهش احتمال آسیب و سهولت در عیب‌یابی خواهد شد.

---

تجهیزات جانبی رک

رک تنها یک محفظه فلزی نیست؛ برای عملکرد بهتر آن از تجهیزات جانبی مختلفی استفاده می‌شود که هر کدام وظیفه مشخصی دارند.

فن رک

فن وظیفه خروج هوای گرم و ایجاد گردش هوا داخل رک را بر عهده دارد. استفاده از فن به‌ویژه در رک‌هایی که دارای DVR، NVR، سوییچ PoE یا UPS هستند، اهمیت زیادی دارد.

پاور ماژول

پاور ماژول امکان تأمین برق تجهیزات داخل رک را فراهم می‌کند و باعث می‌شود تمامی دستگاه‌ها به‌صورت منظم از یک نقطه تغذیه شوند.

سینی رک

برخی تجهیزات مانند مودم، دستگاه‌های کوچک یا تجهیزاتی که قابلیت نصب رکمونت ندارند، روی سینی رک قرار می‌گیرند.

بلانک پنل

بلانک پنل برای پوشاندن فضای خالی بین تجهیزات استفاده می‌شود. این قطعه علاوه بر زیبایی، به بهبود گردش هوا نیز کمک می‌کند.

پنل برس

پنل برس یکی از تجهیزات کاربردی برای عبور منظم کابل‌ها از داخل رک است و از ورود گردوغبار به فضای داخلی جلوگیری می‌کند.

مدیریت کابل (Cable Manager)

کابل منیجر باعث نظم بیشتر کابل‌های شبکه و برق شده و دسترسی به تجهیزات را در زمان سرویس یا توسعه شبکه آسان‌تر می‌کند.

---

چگونه رک مناسب برای دوربین مداربسته انتخاب کنیم؟

یکی از رایج‌ترین کاربردهای رک، استفاده در پروژه‌های دوربین مداربسته است. در چنین پروژه‌هایی معمولاً تجهیزاتی مانند دستگاه DVR یا NVR، سوئیچ شبکه، سوئیچ PoE، مودم، منبع تغذیه، UPS و تجهیزات جانبی داخل رک قرار می‌گیرند.

برای پروژه‌های کوچک مسکونی که تنها چند دوربین نصب شده است، معمولاً یک رک دیواری با ابعاد مناسب پاسخگوی نیاز خواهد بود. اما اگر تعداد دوربین‌ها بیشتر باشد یا تجهیزات جانبی متعددی استفاده شود، بهتر است رکی با ارتفاع بیشتر انتخاب شود تا فضای کافی برای توسعه سیستم نیز وجود داشته باشد.

همچنین اگر از سوئیچ PoE، UPS یا سایر تجهیزاتی که گرمای بیشتری تولید می‌کنند استفاده می‌شود، وجود فن و تهویه مناسب داخل رک اهمیت زیادی خواهد داشت.

---

هنگام خرید رک به چه نکاتی توجه کنیم؟

اگر قصد خرید رک دارید، بهتر است تنها به قیمت آن توجه نکنید. کیفیت ساخت، امکانات و تناسب رک با نیاز پروژه، نقش مهمی در عملکرد و طول عمر تجهیزات خواهند داشت.

• ابعاد و تعداد یونیت متناسب با تجهیزات انتخاب شود.
• عمق رک با اندازه دستگاه‌ها هماهنگ باشد.
• جنس بدنه از ورق فلزی مقاوم و باکیفیت باشد.
• درب رک به‌صورت استاندارد باز و بسته شود.
• امکان نصب فن وجود داشته باشد.
• دارای محل مناسب برای عبور کابل‌ها باشد.
• تحمل وزن تجهیزات را داشته باشد.
• قابلیت نصب تجهیزات جانبی مانند پاور ماژول و سینی را فراهم کند.
• در صورت نیاز، قابلیت قفل شدن برای افزایش امنیت تجهیزات داشته باشد.

---

نکات مهم در نصب رک

محل نصب رک نقش مهمی در عملکرد صحیح تجهیزات دارد. رک باید در محیطی نصب شود که دسترسی به آن آسان باشد و در عین حال از رطوبت، گردوغبار شدید و تابش مستقیم نور خورشید دور باشد.

در رک‌های دیواری، نصب صحیح روی دیوار مقاوم اهمیت زیادی دارد تا وزن تجهیزات به‌خوبی تحمل شود. همچنین بهتر است فضای کافی اطراف رک برای باز شدن درب و انجام عملیات سرویس در نظر گرفته شود.

در زمان نصب تجهیزات نیز بهتر است دستگاه‌هایی که گرمای بیشتری تولید می‌کنند در موقعیت مناسبی قرار گیرند تا گردش هوا به‌درستی انجام شود.

---

نگهداری و سرویس دوره‌ای رک

اگرچه رک از تجهیزات محافظت می‌کند، اما خود آن نیز به نگهداری نیاز دارد. بررسی دوره‌ای وضعیت فن‌ها، تمیز کردن گردوغبار، کنترل اتصالات، بررسی سلامت کابل‌ها و اطمینان از عملکرد صحیح قفل و لولاها، باعث افزایش عمر تجهیزات خواهد شد.

همچنین بهتر است هر چند وقت یک‌بار چیدمان تجهیزات بررسی شود تا در صورت اضافه شدن دستگاه‌های جدید، نظم داخلی رک حفظ شود و کابل‌ها مجدداً مدیریت شوند.
