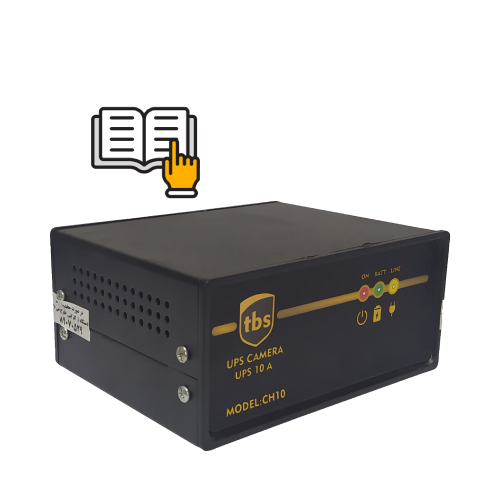

راهنمای نصب و راه اندازی یو پی اس دوربین مداربسته TBS مدل های CH
اگر قصد راهاندازی یو پی اس دوربین مداربسته سری CH را دارید، این آموزش تمامی مراحل نصب مدلهای CH10، CH20 و CH30 را بهصورت گامبهگام توضیح میدهد. با اجرای صحیح مراحل زیر، دستگاه با حداکثر بازده و ایمنی کار خواهد کرد و از بروز مشکلاتی مانند افت ولتاژ، آسیب به دوربینها یا کاهش عمر باتری جلوگیری میشود.

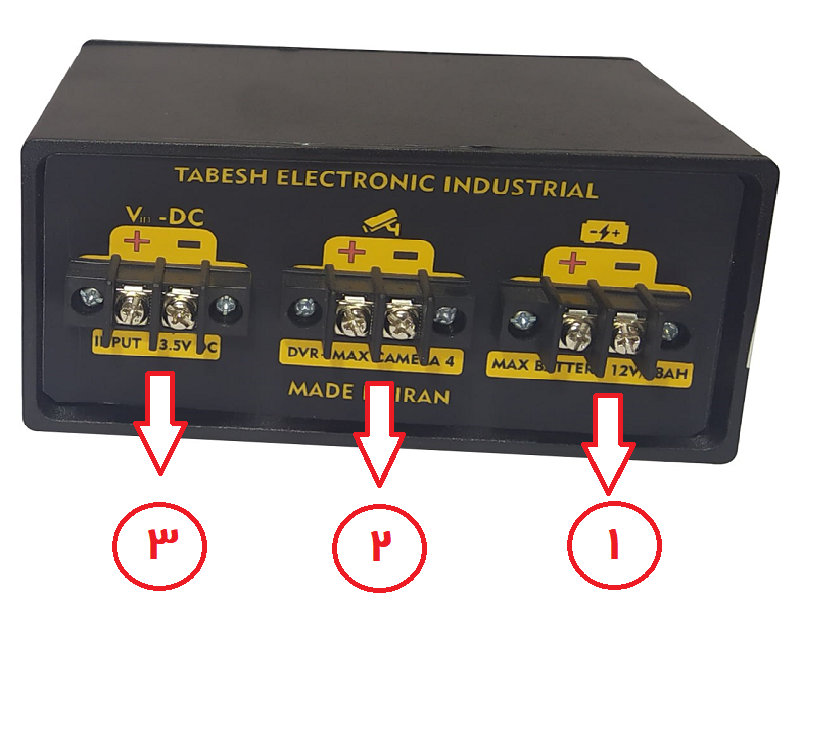

مرحله اول: اتصال باتری به یو پی اس
ابتدا باتری مناسب را به ترمینال ورودی باتری دستگاه متصل کنید. هنگام اتصال، رعایت پلاریته مثبت (+) و منفی (−) الزامی است.
- از اتصال صحیح قطبهای مثبت و منفی اطمینان حاصل کنید.
- حداکثر ظرفیت مجاز باتری در مدل CH10 برابر 7Ah، در مدل CH20 برابر 12Ah و در مدل CH30 برابر 18Ah است.
- قبل از نصب، سلامت باتری و مناسب بودن ولتاژ آن را بررسی کنید.
مرحله دوم: اتصال ورودی 13.5 ولت
در یو پی اسهای سری CH، منبع تغذیه سوئیچینگ بهصورت مستقل به دستگاه متصل میشود.
- ترمینالهای L و N منبع تغذیه سوئیچینگ را به برق شهری 220 ولت متصل کنید.

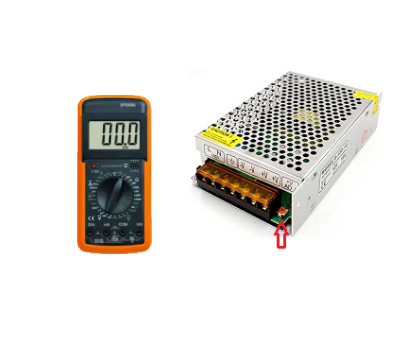

- مولتیمتر را روی خروجی V+ و V- منبع تغذیه قرار دهید.
- با استفاده از پیچ تنظیم (ADJ)، ولتاژ خروجی منبع تغذیه را روی 13.5 ولت تنظیم کنید.

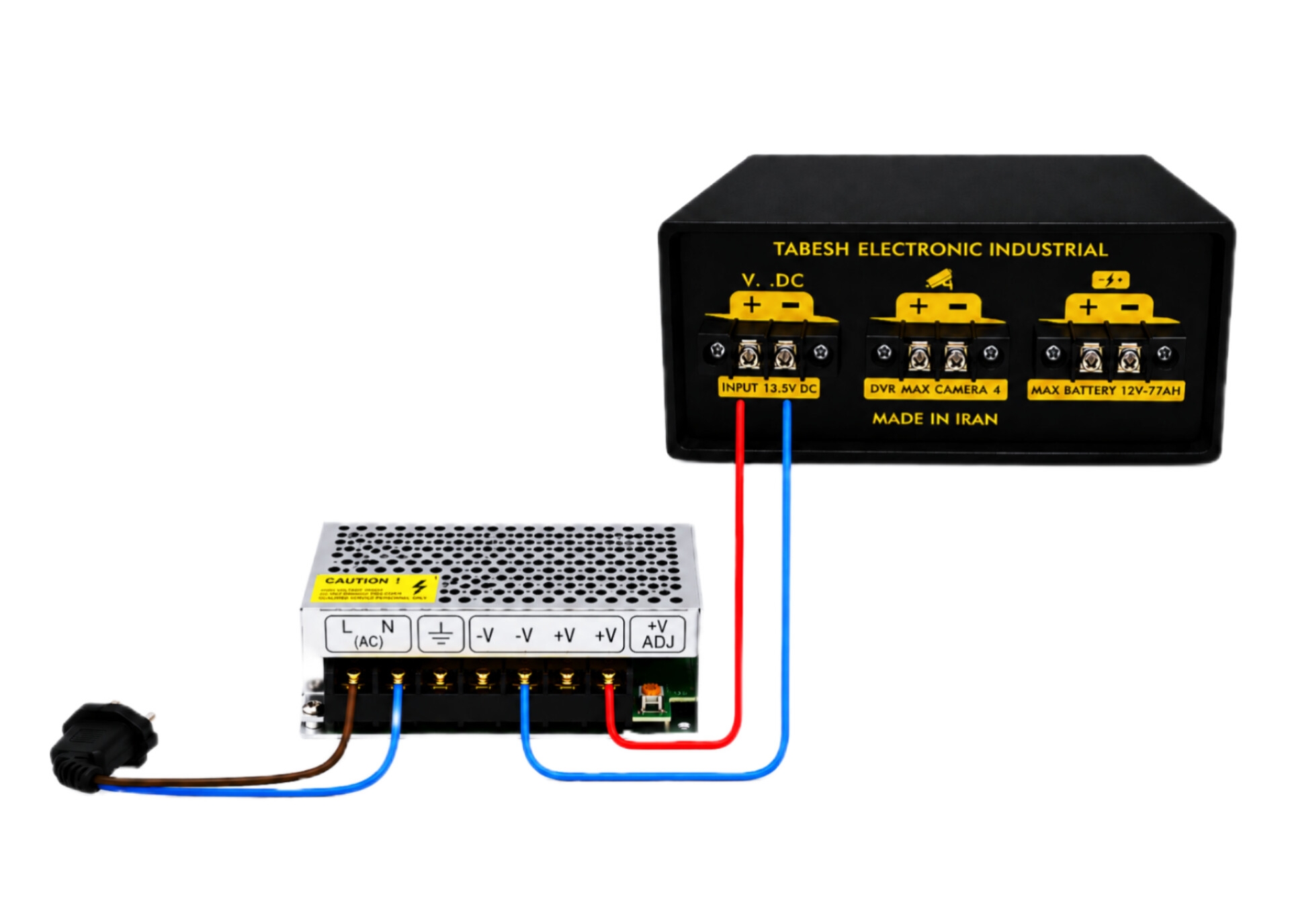

- پس از تنظیم ولتاژ، خروجی مثبت و منفی منبع تغذیه را با رعایت پلاریته به ترمینال ورودی 13.5 ولت یو پی اس متصل نمایید.
- یو پی اس فعال شده و آماده تأمین برق دوربین مداربسته خواهد بود.

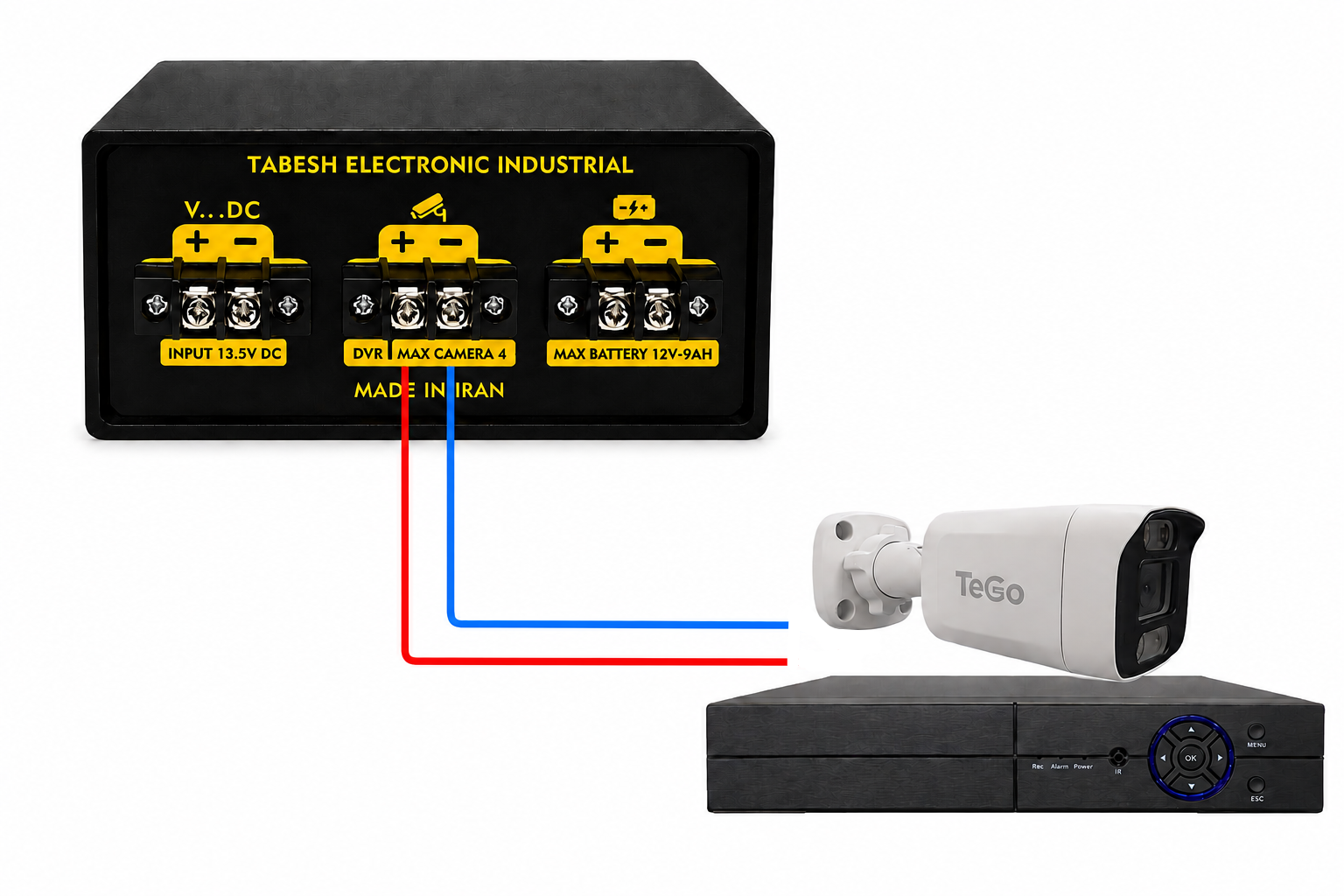

مرحله سوم: اتصال خروجی تغذیه دوربین و دستگاه ضبط
پس از نصب باتری و تنظیم خروجی IPS، نوبت به اتصال خروجی تغذیه دوربین مداربسته و دستگاه DVR یا NVR میرسد.
- ابتدا برای اطمینان ولتاژ خروجی دستگاه را با مولتیمتر اندازهگیری کنید.
- ولتاژ خروجی باید حداکثر 13.2 ولت باشد تا از آسیب دیدن تجهیزات جلوگیری شود.

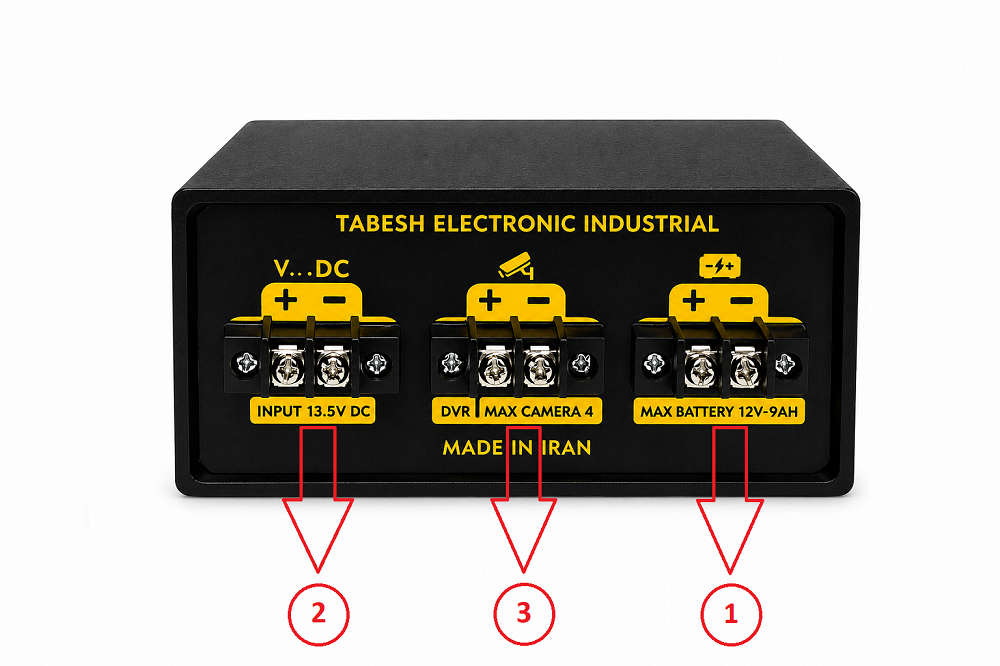

- پس از اطمینان از مقدار ولتاژ، کابل مثبت و منفی دوربینها و دستگاه ضبط را با رعایت پلاریته به ترمینال خروجی اشاره شده (شماره 3) متصل کنید.
نکات مهم قبل از راهاندازی
- قبل از روشن کردن دستگاه، اتصالات و پلاریته سیمها را مجدداً بررسی کنید.
- همیشه از باتری استاندارد و سالم استفاده کنید.
- تنظیم دقیق ولتاژ خروجی با مولتیمتر، نقش مهمی در افزایش طول عمر دوربینها و یو پی اس دارد.
- از اتصال باتری یا منبع تغذیه با ولتاژ نامناسب خودداری کنید.
با اجرای صحیح مراحل فوق، یو پی اس سری CH عملکردی پایدار و مطمئن خواهد داشت و در زمان قطع برق، بدون وقفه انرژی موردنیاز سیستم نظارت تصویری را تأمین میکند. اگر قصد خرید یو پی اس دوربین مداربسته را دارید، رعایت این نکات به شما کمک میکند تا علاوه بر انتخاب صحیح، بیشترین بهرهوری را از دستگاه خود داشته باشید.
